功率分析仪的原理、分类及用途
2014-05-11 01:01
来源:
中国电力电子产业网
一、功率分析仪原理
传统的有功功率表通常针对工频或中频正弦波测量设计,因此只能满足正弦波电路的有功功率测量,在波形畸变较小的时候,可以获取与标称测量精度,当波形畸变增大时,测量误差增大,甚至丧失正常的测量功能。
功率分析仪是有功功率表的功能升级产品,一般具备下述功能:
1、具备功率表的基本功能:电压、电流真有效值和总有功功率的测量;
2、对功率表的基本功能的适用性进行扩展,使其能够测量正弦电路和非正弦电路的电压、电流真有效值和总有功功率。一般要求适应较宽的带宽和较宽的基波频率范围;
3、能够对非正弦电压、电流及功率包含的详细信息进入定性和定量的分析。

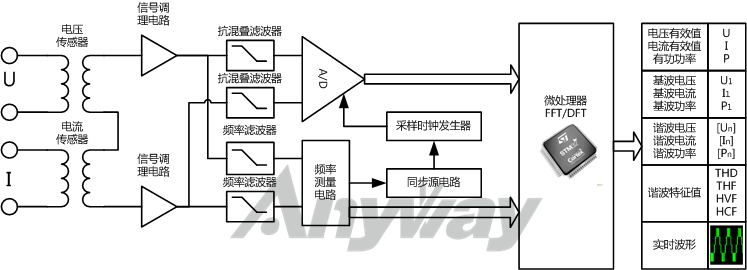

定性分析一般通过直观的时域分析法,时域分析法主要建立在实时波形的基础上。定量分析一般通过抽象但准确量化的频域分析法,频域分析法主要基于傅里叶变换。图1为通用的功率分析仪原理框图。
图1 功率分析仪通用原理框图
二、功率分析仪分类
1、按仪器相数分类
目前市面上的功率分析仪大多在三相以上,四相和六相的较多,也有多达八相的。
2、按主要特性分类
按主要特性对功率分析仪分类,可分为:变频功率分析仪、宽频带功率分析仪、高精度功率分析仪、谐波功率分析仪、低功率因数功率分析仪等。
